YCL-12V-C ist ein leistungsstarkes Standard-Relais, das häufig in der Fahrzeugelektrik von Minibaggern, PKWs und Landmaschinen eingesetzt wird. Es handelt sich um ein klassisches Wechselrelais (Changeover Relay) mit der Bauform JD1914, das sowohl zum Ein- und Ausschalten als auch zum Umschalten von Stromkreisen verwendet werden kann.

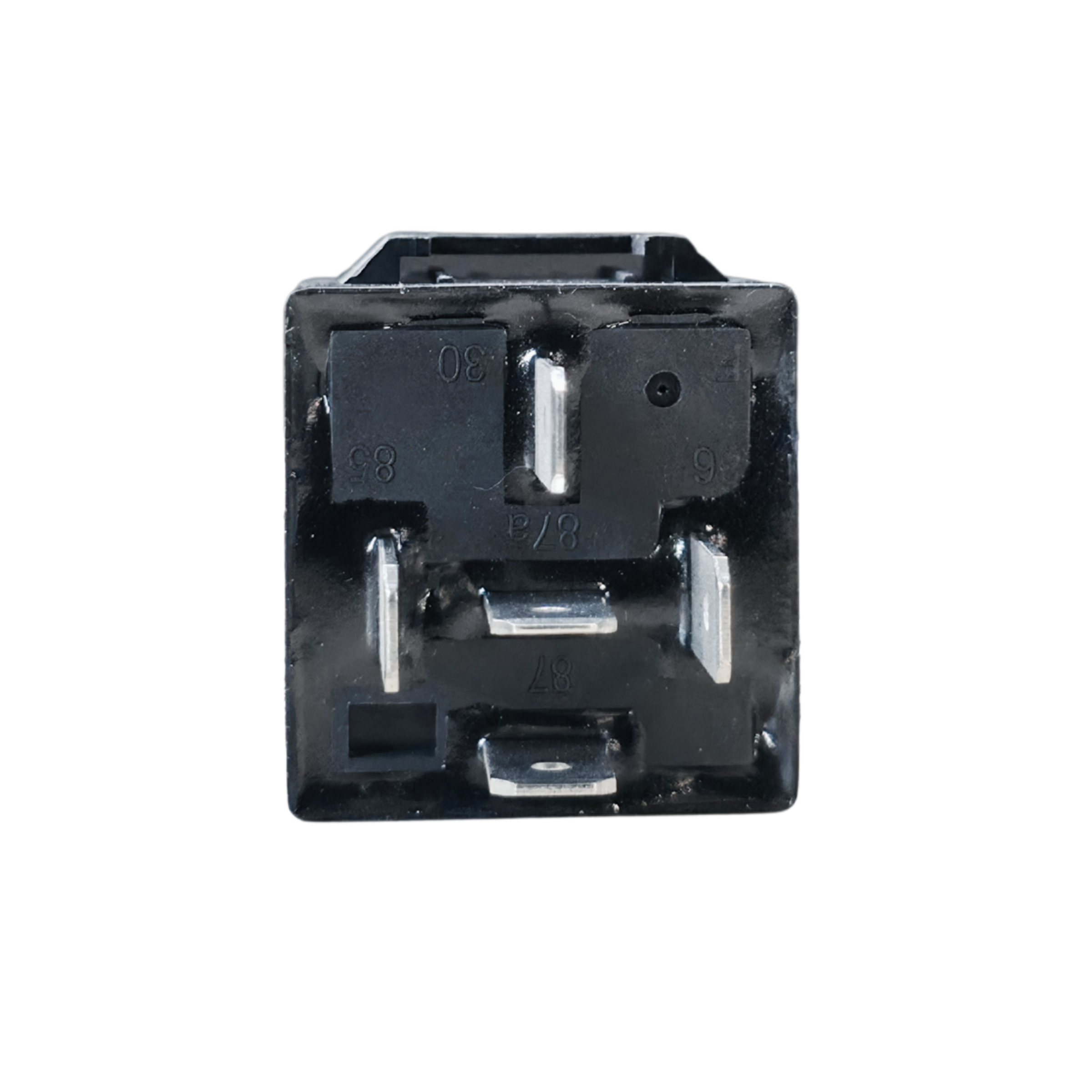

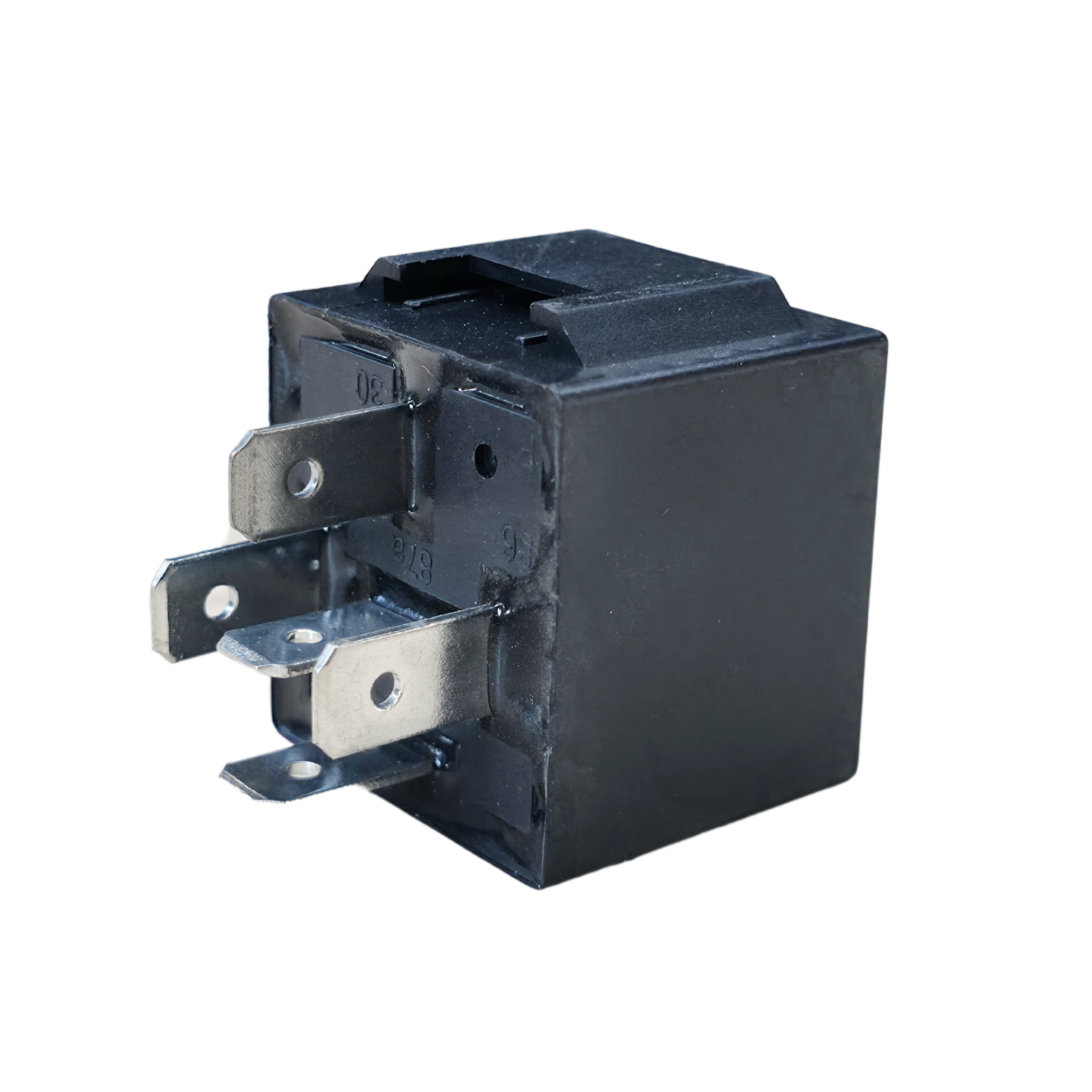

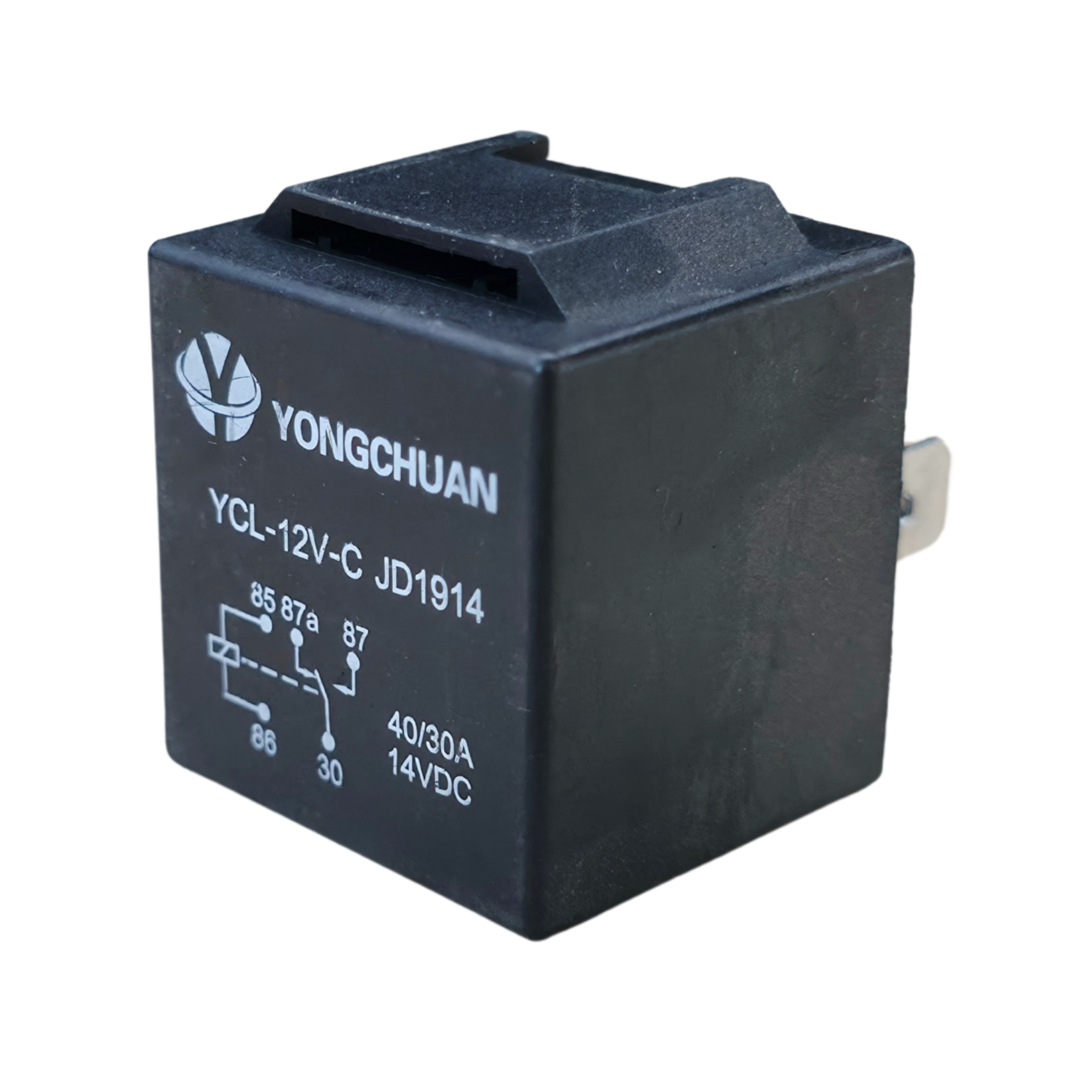

Das Relais ist für eine Betriebsspannung von 12 Volt ausgelegt und kann Ströme bis zu 40 Ampere schalten. Auf dem Gehäuse ist das Schaltbild deutlich aufgedruckt, welches die Funktion der Spule (Klemmen 85 und 86) sowie des Arbeitskontakts (Klemmen 30, 87 und 87a) visualisiert. Die 5 Flachsteckanschlüsse auf der Unterseite entsprechen der gängigen Norm, sodass das Relais problemlos in vorhandene Relaissockel passt oder direkt mit Flachsteckhülsen verdrahtet werden kann.
- Modell: YCL-12V-C (Baugleich JD1914)
- Spannung: 12V DC
- Schaltstrom: 40A (NO) / 30A (NC)
- Kontaktart: 1 Wechsler (SPDT)
- Anschlüsse: 5-polig (30, 85, 86, 87, 87a)
